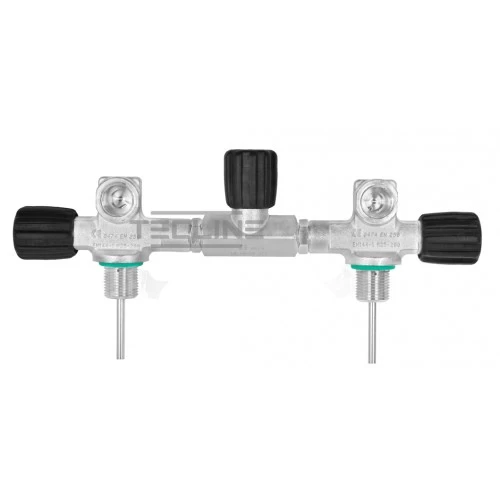

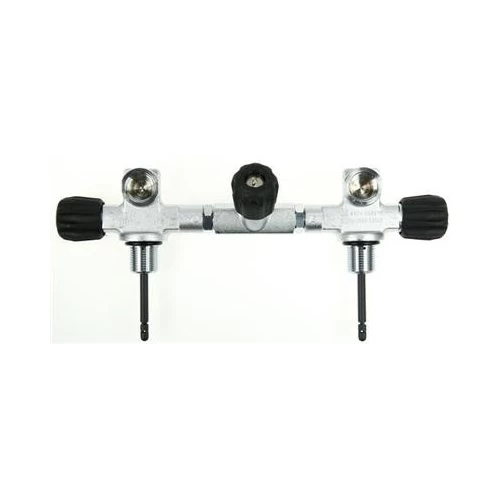

Manifold HALCYON 230mm/230 Bar M25 do 2x15L Outlet
Cena podstawowa1 399,00 zł-500,00 złCena899,00 zł
Najniższa cena: 1 399,00 zł -500,00 zł
- Wyprzedaż!
- -500,00 zł
Kategorie
Manifold TECLINE 230 bar DIR do butli 171mm
935,88 zł
access_time Dostępny w magazynie 2-5 dni
delivery_truck_speed
DARMOWA WYSYŁKA
Manifold TECLINE 230 bar DIR do butli 171mm – mostek do twinsetu w standardzie DIN
Manifold TECLINE 230 bar DIR do butli 171mm to manifold nurkowy marki TECLINE, przeznaczony do łączenia dwóch butli w klasyczny twinset. Taki zawór do butli nurkowych pozwala korzystać z jednego zapasu gazu z obu stron zestawu, a jednocześnie zachować redundancję dzięki dwóm niezależnym pierwszym stopniom automatów oddechowych.
W praktyce to element, który ma znaczenie nie tylko przy składaniu twinów 2x12, ale też podczas sytuacji awaryjnych. Centralny układ DIR z separatorem pozwala odciąć uszkodzoną stronę i zachować gaz w drugiej butli. W nurkowaniu technicznym to podstawa, nie dodatek.
Najważniejsze cechy Manifold TECLINE 230 bar DIR – co daje pod wodą?
Manifold TECLINE 230 bar DIR do butli 171mm wykorzystuje prostą, techniczną konfigurację, która ma sens tam, gdzie liczy się przewidywalność działania i łatwa obsługa. To rozwiązanie znane z twinsetów używanych na wrakach, w jeziorach i podczas nurkowań dekompresyjnych.
- Rozstaw do butli 171 mm – pozwala poprawnie złożyć twinset na popularnych butlach o tej średnicy. Dobrze dobrany manifold ogranicza naprężenia i ułatwia ustawienie całego zestawu.
- Ciśnienie robocze 230 bar – odpowiada standardowi spotykanemu w większości konfiguracji technicznych i rekreacyjno-technicznych. Dzięki temu manifold din 230 bar pasuje do typowego sposobu ładowania twinów w Polsce.
- Konfiguracja DIR z separatorem – umożliwia odcięcie jednej strony instalacji przy awarii o-ringu lub wzbudzeniu automatu. To właśnie dlatego podwójny zawór do butli nurkowej ma sens w nurkowaniu z redundancją gazową.
- Mosiądz chromowany – daje trwałą bazę pod intensywne użytkowanie i częste skręcanie zestawu. Taki materiał dobrze znosi pracę w wodzie słodkiej i słonej, choć jak każdy element zaworowy wymaga normalnej obsługi serwisowej.
- Gwint G5/8 – to standardowy zawór DIN stosowany w Polsce. Nie ma tu zbędnych kompromisów z systemem INT, który w krajowym nurkowaniu praktycznie nie występuje.
- Konstrukcja do twinsetu – mostek do dwubutli 171mm porządkuje konfigurację i pozwala prowadzić węże zgodnie z układem DIR. Pod wodą oznacza to mniej chaosu przy zaworach i łatwiejszy dostęp do pokręteł.
Dla kogo Manifold TECLINE 230 bar DIR do butli 171mm?
Manifold TECLINE 230 bar DIR do butli 171mm jest przeznaczony przede wszystkim dla nurków składających twinset w konfiguracji technicznej. Najwięcej sensu ma tam, gdzie używa się dwóch pierwszych stopni, planuje nurkowania dekompresyjne albo po prostu chce się mieć możliwość izolacji awarii po jednej stronie zestawu.
Jeśli nurkujesz na Bałtyku, w Hańczy albo w kamieniołomach i budujesz klasyczne dwubutlowe plecy, ten łącznik do twinsetu 171 mm odpowiada typowej konfiguracji DIR. Sprawdzi się też przy wymianie zużytego mostka w już posiadanym zestawie. Warto tylko pamiętać o poprawnym montażu rurki łączącej i kontroli dokręcenia, bo poluzowany element potrafi stukać wewnątrz butli i bywa mylony z usterką.
Jeśli nurkujesz wyłącznie rekreacyjnie z pojedynczą butlą w ciepłej wodzie, taki manifold nie będzie potrzebny.
Co warto wiedzieć o TECLINE?
TECLINE to marka kojarzona ze sprzętem do nurkowania technicznego i konfiguracji DIR. W jej ofercie znajdują się elementy budowy twinsetów, sidemountu oraz zestawów oddechowych, więc manifoldy i zawory do butli nurkowych nie są przypadkowym dodatkiem, tylko częścią spójnego systemu.
Z punktu widzenia użytkownika ważne jest to, że Manifold TECLINE 230 bar DIR do butli 171mm wpisuje się w standard DIN używany w Polsce. To ułatwia dobór automatu oddechowego, butli i osprzętu bez kombinowania z mało spotykanymi przejściówkami.
Dane techniczne Manifold TECLINE 230 bar DIR – najważniejsze parametry
Manifold TECLINE 230 bar DIR do butli 171mm ma potwierdzone parametry potrzebne przy doborze do konkretnego twinsetu. Najważniejsze są średnica butli, ciśnienie robocze oraz standard gwintu, bo to one decydują o zgodności z resztą konfiguracji.
| Parametr | Wartość |
|---|---|
| Produkt | Manifold TECLINE 230 bar DIR do butli 171mm |
| Marka | TECLINE |
| Materiał | mosiądz chromowany |
| Średnica butli | 171 mm |
| Maksymalne ciśnienie robocze | 230 bar |
| Gwint przyłączeniowy | G5/8 |
| Waga | około 1,2 kg |
| Długość całkowita | 220 mm |
FAQ - Najczęściej zadawane pytania
+
Jakie są parametry techniczne manifoldu TECLINE 230 bar DIR?
Manifold wykonany jest z mosiądzu chromowanego i przeznaczony do pracy z ciśnieniem roboczym do 230 bar. Posiada gwint przyłączeniowy G5/8", rozstaw dopasowany do butli 171 mm, długość całkowitą 220 mm oraz wagę około 1,2 kg. Wyposażony jest w zawór izolacyjny umożliwiający separację butli w razie awarii.
+
Do jakich butli pasuje ten manifold?
Manifold jest przeznaczony do standardowych butli nurkowych o rozstawie 171 mm (średnica zewnętrzna butli około 178-184 mm). Jest to najpopularniejszy standard dla butli 2x10L, 2x12L i 2x15L stosowanych w nurkowaniu technicznym. Rozstaw 171 mm odnosi się do odległości między osiami zaworów butli.
+
Czym charakteryzuje się konfiguracja DIR i dlaczego ten manifold jest zgodny z tą filozofią?
Konfiguracja DIR (Doing It Right) to podejście oparte na minimalizacji liczby elementów, redundancji systemów i standaryzacji sprzętu. Manifold TECLINE posiada prosty, niezawodny zawór izolacyjny, który pozwala na szybką reakcję w sytuacji awaryjnej, bez skomplikowanych mechanizmów. Dwa niezależne zawory butlowe plus centralny zawór izolacyjny to standard DIR dla konfiguracji twinset.
+
Jak działa zawór izolacyjny i kiedy należy go używać?
Zawór izolacyjny znajduje się w centralnej części manifoldu między obiema butlami. W przypadku awarii automatu, węża HP lub pierwszego stopnia przy jednej butli, należy najpierw zamknąć zawór butlowy po stronie awarii, następnie ocenić sytuację. Zamykanie zaworu izolacyjnego odcina obie butle od siebie - stosuje się to tylko gdy nie można zlokalizować źródła wycieku lub awaria dotyczy samego manifoldu.
+
Jakie zabiegi konserwacyjne należy wykonywać regularnie?
Po każdym nurkowaniu przepłucz manifold słodką wodą, zwracając uwagę na obszary wokół zaworów. Nigdy nie dokręcaj zaworów nadmierną siłą - wystarczy dociągnięcie ręczne. Co 1-2 lata lub częściej przy intensywnym użytkowaniu zaleca się wymianę o-ringów we wszystkich połączeniach. Regularne serwisowanie powinno obejmować sprawdzenie gwintu, stanu chromowania i funkcjonowania zaworów.
+
Jakie o-ringi są stosowane w tym manifoldzie?
W manifoldzie stosuje się o-ringi do połączeń wysokociśnieniowych. Standardowo używa się o-ringów rozmiar 112 (25,12 x 2,62 mm) do połączeń z zaworami butli oraz o-ringów odpowiednich do gwintu G5/8". Wszystkie o-ringi powinny być kompatybilne z tlenem (materiał EPDM lub Viton) jeśli używasz nitroxu lub innych mieszanin tlenowych.
+
Jak rozpoznać i naprawić nieszczelność w manifoldzie?
Nieszczelności najczęściej objawiają się bąbelkami w miejscu połączeń lub zaworów po zanurzeniu sprzętu w wodzie. Jeśli wyciek występuje przy połączeniu z butlą - sprawdź o-ring na zaworze butli i jego gnieździe w manifoldzie. Wyciek przy zaworach (butlowym lub izolacyjnym) wymaga wymiany uszczelki wewnętrznej lub całego mechanizmu zaworowego. Nigdy nie nurkuj ze sprzętem wykazującym nieszczelności.
+
Czy mogę stosować nitrox i inne mieszaniny z tym manifoldem?
Manifold jest kompatybilny z powietrzem i nitroxem do 40% tlenu bez specjalnego czyszczenia. Dla mieszanin o wyższym stężeniu tlenu (powyżej 40%) manifold wymaga czyszczenia tlenowego i używania smarów kompatybilnych z tlenem. Maksymalne ciśnienie robocze 230 bar umożliwia stosowanie standardowych mieszanin technicznych (nitrox, trimix, heliox).
+
Jakie są najczęstsze błędy montażowe i jak ich unikać?
Najczęstsze błędy to: zbyt mocne dokręcanie połączeń (prowadzi do uszkodzenia gwintu), montaż z brudnymi lub uszkodzonymi o-ringami, używanie nieodpowiednich smarów (szczególnie przy nurkowaniu z nitroxem) oraz niewłaściwe ułożenie o-ringu w gnieździe. Zawsze sprawdzaj, czy o-ring leży płasko w rowku i nie jest przekręcony.
+
Jak często należy wykonywać przegląd techniczny manifoldu?
Zaleca się wizualny przegląd przed każdym nurkowaniem (stan chromowania, brak widocznych uszkodzeń, płynne działanie zaworów). Pełny serwis z wymianą uszczelek warto wykonać co 1-2 lata lub częściej przy intensywnym użytkowaniu. W przypadku kontaktu z wodą zanieczyszczoną lub długiego okresu nieużywania, wykonaj przegląd przed ponownym użyciem.
Producent/inporter
Scubatech Sp. z o.o.
ul. Lubieszyńska 2
72-006 Mierzyn
POLAND
scubatech@scubatech.pl
Tel/fax +48 91 453 00 17
Instrukcja Bezpieczeństwa
UWAGA: Nieprzestrzeganie zasad bezpieczeństwa może sprowadzić szereg zagrożeń na użytkownika
-
Przeznaczenie produktu
Produkt przeznaczony jest wyłącznie dla profesjonalnych nurków, posiadających odpowiednie uprawnienia oraz doświadczenie w obsłudze sprzętu nurkowego. Używanie produktu przez osoby niewykwalifikowane jest zabronione. -
Kwalifikacje użytkownika
Użytkownik musi posiadać aktualne certyfikaty potwierdzające kompetencje nurkowe oraz znajomość zasad bezpiecznego nurkowania. -
Kontrola stanu technicznego
- Przed każdym użyciem należy dokładnie sprawdzić stan techniczny produktu.
- Nie używać produktu, jeśli wykazuje jakiekolwiek oznaki uszkodzenia, zużycia lub jeśli istnieją wątpliwości co do jego sprawności.
- Wszelkie naprawy mogą być dokonywane wyłącznie przez autoryzowany serwis.
-
Warunki użytkowania
- Produkt należy stosować wyłącznie zgodnie z jego przeznaczeniem i w warunkach, do których został zaprojektowany.
- Użytkownik powinien dostosować głębokość nurkowania, czas zanurzenia i inne czynniki operacyjne do swoich kwalifikacji, doświadczenia oraz stanu technicznego produktu.
- Należy bezwzględnie przestrzegać zasad bezpiecznego nurkowania i unikać ryzykownych praktyk.
-
Przygotowanie
- Przed pierwszym użyciem produktu zaleca się odbycie szkolenia lub konsultacji z wykwalifikowanym instruktorem nurkowym.
- Użytkownik powinien być zaznajomiony z zasadami działania produktu oraz znać procedury awaryjne związane z jego stosowaniem.
-
Ostrzeżenia dotyczące użytkowania
- Produkt nie może być używany w sytuacjach, które mogą stanowić zagrożenie dla życia lub zdrowia użytkownika.
- Unikać kontaktu produktu z substancjami chemicznymi, wysoką temperaturą, promieniowaniem UV oraz innymi czynnikami mogącymi wpłynąć na jego funkcjonalność.
-
Przechowywanie i konserwacja
- Produkt należy przechowywać w suchym, chłodnym i zacienionym miejscu, z dala od substancji szkodliwych.
- Regularna konserwacja produktu zgodnie z zaleceniami producenta jest obowiązkowa.
-
Ograniczenie odpowiedzialności
Producent i sprzedawca nie ponoszą odpowiedzialności za szkody wynikłe z niewłaściwego użytkowania produktu, braku konserwacji, użytkowania niezgodnego z przeznaczeniem lub użycia przez osoby nieposiadające odpowiednich kwalifikacji.
UWAGA: W przypadku jakichkolwiek wątpliwości dotyczących bezpieczeństwa lub obsługi produktu należy niezwłocznie skontaktować się z autoryzowanym serwisem lub producentem.
* Produkt ten został wprowadzony do oferty przed dniem 13 grudnia 2024 r., tj. przed wejściem w życie dyrektywy Unii Europejskiej w sprawie ogólnego bezpieczeństwa produktów (GPSR).
